JT-NSE9720防眩应急通路灯

产品概述产品参数产品尺寸使用方法注意事项

◆为满足铁路隧道、公路桥梁、公共场馆及各类生产企业等防眩光照明的需要，最新研制开发生产的JT-NSE9720应急通路灯，广泛适用于隧道、路桥、大型设施、厂区、场站等场所作道路、通道泛光照明。

◆选用保护角设计和镜面涂层技术,达到防眩光效果,能有效减少对作业、施工人员眼睛的刺激。避免产生不适和疲劳感。选用的气体放电光源。光效高、寿命长，功率因数大于0.9，透光性好，寿命长达10000小时。

◆特殊的表面涂层和密封处理，确保JT-NSE9720应急通路灯在潮湿、高温等恶劣环境中永不腐蚀，永不生锈。多重防震结构设计和高强度合金外壳，确保其在路基路轨、桥梁隧道等高频震动中长期安全工作。座式、吸顶式和壁挂式等多种安装方式，照射角度可根据环境需要在上下180°大范围内调节。（其中功率为70W加装远程控制继电器，可进行多路控制，主要适用于铁路、公路隧道。）电子、机械双重保护装置，开盖后自动切断电源。使用维护更加安全可靠。

◆运用宽幅稳压、恒功率技术和特殊的电路设计。A型在主电断电时可立即启动应急照明,也可通过外接开关控制在主电停电期间随时启动；B型单纯作为应急照明平常处于关闭状态；D型可作为正常工作照明,同时具有应急功能.

额定功率	70W/35W
额定输入电压	AC220V 50Hz
应急输入电压	DC12V~16V
光源类型	MH气体放电灯
光通量	2600Im/5200Im
平均使用寿命	15000h
应急照明时间	90/45min

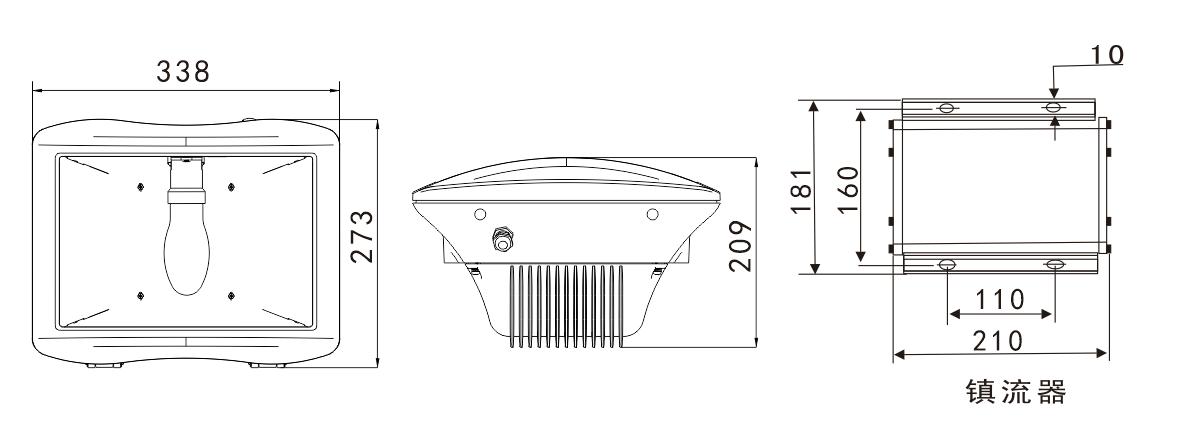

外形尺寸	应急通路灯：340270193mm 应急箱：210180123mm
重量	应急通路灯：5.1Kg 应急箱：4.2Kg

1、根据现场环境和照明需要，确认灯具和镇流器箱的安装位置和适当的安装方式。

2、在确定好灯具的安装位置上，将灯具和镇流器箱固定好。

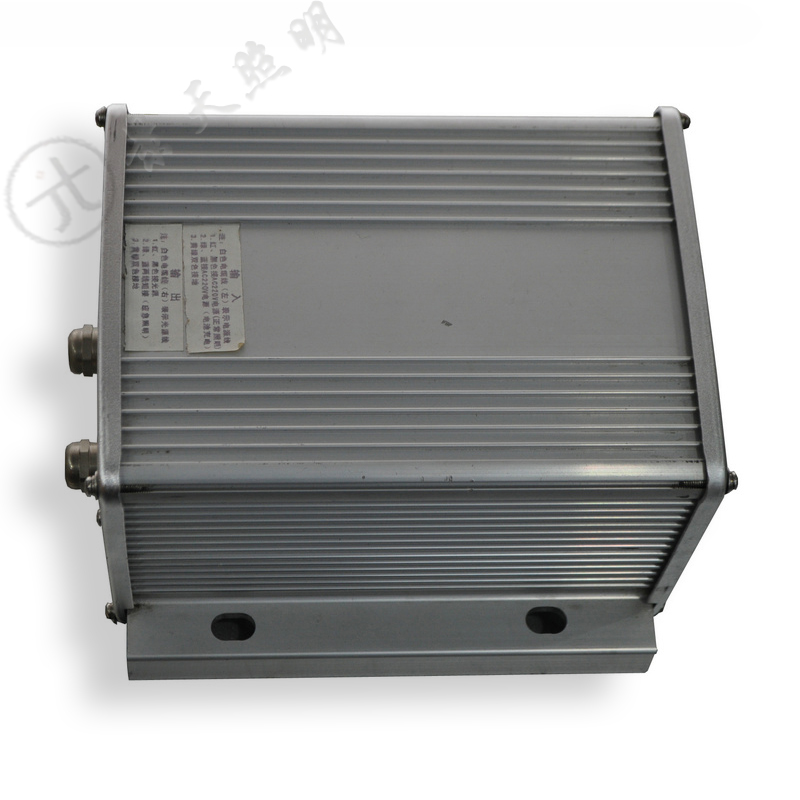

3、镇流器箱上电缆线的连接表示：

A、B型输入

注：白色电缆线（左）表示电源线

1、红、黑色接220V电源

2、棕色、蓝色为应急开关线（两线短接）

3、黄绿双色线为接地线

A、B型输出

注：黑色电缆线（右）表示光源线

1、红、黑色接光源

2、黄绿双色线接地线

D型输入

注：白色电缆线（左）表示电源线

1、红、黑色接220V(正常照明)

2、棕色、蓝色接220V（电池充电）

3、黄绿双色线为接地线

D型输出

注：白色电缆线（右）表示光源线

1、红、黑色接光源

2、棕色、蓝色为应急开关线（两线短接）

3、黄绿双色线为接地线

4、更换灯泡时，先断开电源，拧开JT-NSE9720应急通路灯正面固定玻璃面板上的螺钉，通过吊链结构，将面板轻吊在灯壳上，即可旋下旧灯泡，换上新灯泡。

1. 非专业人员不得随意拆卸NSE9720应急通路灯。

2. 使用时，JT-NSE9720应急通路灯表面有一定的温升，属正常现象；透明件中心温度较高，不得用手直接触摸。

3. 换灯泡时，应使用同类型、功率的灯泡；如果改变灯泡类型或功率，应相应更换配套镇流器。

4. JT-NSE9720应急通路灯必须可靠接地.

警告: 1.不可直接安装在可燃物上;

2.拆装和维护VNSE9720应急通路灯时,必须先断开电源.

3.不可在零下20度以下的环境中使用
